DTSY6715遠程三相預付費電能表，采用先進的專用集成電路設計，全 自動表面貼裝(SMT)生產工藝制造。電能表的線路設計和元器件選擇以 較大的環境允差為依據，可保證整 機長期穩定工作，高精度高過載、 低功耗，可靠性能高。采用先繳費 后用電繳費方式。通過控制繼電器 實現控制負載的通與斷，實現督促 用戶先買電后用電的功能。
一、產品概述
DTSY6715遠程三相預付費電能表，采用先進的專用集成電路設計，全 自動表面貼裝(SMT)生產工藝制造。電能表的線路設計和元器件選擇以 較大的環境允差為依據，可保證整 機長期穩定工作，高精度高過載、 低功耗，可靠性能高。采用先繳費 后用電繳費方式。通過控制繼電器 實現控制負載的通與斷，實現督促 用戶先買電后用電的功能。
DTSY6607遠程三相預付費電能表，采用先進的專用集成電路設計，全 自動表面貼裝(SMT)生產工藝制造。電能表的線路設計和元器件選擇以 較大的環境允差為依據，可保證整 機長期穩定工作，高精度高過載、 低功耗，可靠性能高。采用先繳費 后用電繳費方式。通過控制繼電器 實現控制負載的通與斷，實現督促 用戶先買電后用電的功能。
產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T18460.3-2001《IC卡預付費售電系統第3部分：預付費電能表》的全部技術要求。本儀表符合GB/T 17215.321-2008和485通訊DL/T645-2007標準。具有485跟紅外通訊，遠程拉合閘斷電送電，遠程充值，遠程抄表，電表安裝好即可遠程控制。
二、型號規格技術參數
1、規格型號
| 規格/型號 | 精度等級 | 電壓規格(V) | 電流規格(A) |
| DTSY6715 | 1 | 3×220/380 | 互感式：1.5(6) 直接式：5(20)、10(40)、 15(60)、20(80)、 30(100) |
2、主要技術參數
①基本誤差：
| 電流值 | |||
| 直接接通儀表 | 經互感器儀表 | 功率因素(COSφ) | 基本誤差(%) |
| 0.05Ib≤I<0.1Ib | 0.02Ib≤I<0.05In | 1 | ±1.5 |
| 0.1Ib≤I<Imax | 0.05In≤I<Imax | 1 | ±1.0 |
| 0.1Ib≤I<0.2Ib | 0.05In≤I<0.1In | 0.5(感性)0.8(容性） | ±1.5 |
| 0.2Ib≤I<Imax | 0.1In≤I<Imax | 0.5(感性)0.8(容性) | ±1.0 |
②電氣參數(參比條件):
| 起動電流 | 功 耗 | 潛 動 | 電壓范圍 | 工作溫度范圍 |
| 0.4 %Ib | 電壓線路功耗：≤2W和10VA,電流線路功耗：≤4.0VA | 具有邏輯防潛動電路 | 380V±10% | 環境溫度不超過-20～+55℃,相對濕度不超過85% |
三、產品功能特點
| 【電能計量功能】:可計量有功電能 |
| 【預存電費功能】:先充值后用電、解決收費難問題 |
| 【拉合閘功能】:欠費自動拉閘斷電、充值自動通電、手動遠程拉合閘 |
| 【保護功能】:超負荷自動斷電，電流過大時自動斷電保護，負荷正常時自動通電 |
| 【手機充值功能】:手機微信遠程充值，沒有距離限制 |
| 【通訊接口】:RS-485通訊接口，配套遠程抄表系統，可抄取電表電量和余額數據，DL/T645-2007通訊規約 |
| 【電流規格】:5(20)A;10(40)A;15(60)A;20(80)A;30(100)A |
| 【定時抄表】:遠程定時自動抄表 |
| 【手機充值繳費】:手機支付寶、微信都可支付繳費 |
| 【無線數據傳輸】:電表配套采集器內置4G流量卡 |
| 【手機短信通知】:余額低于報警值，系統會發給用戶催繳短信；充值成功，手機短信通知 |

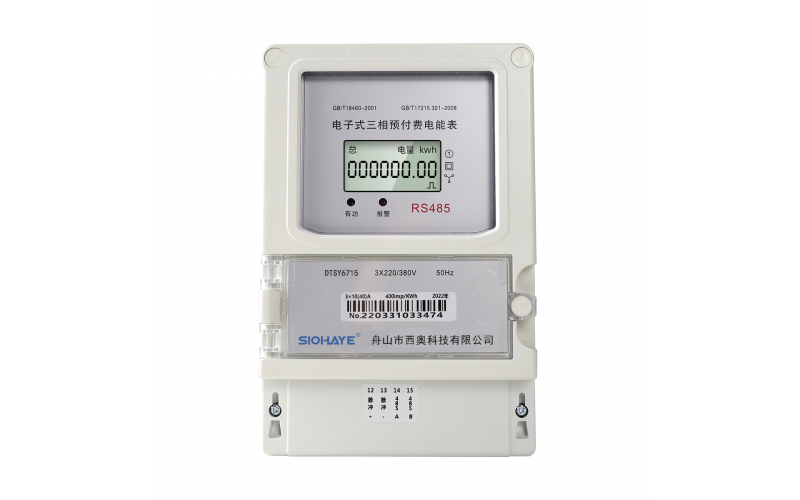

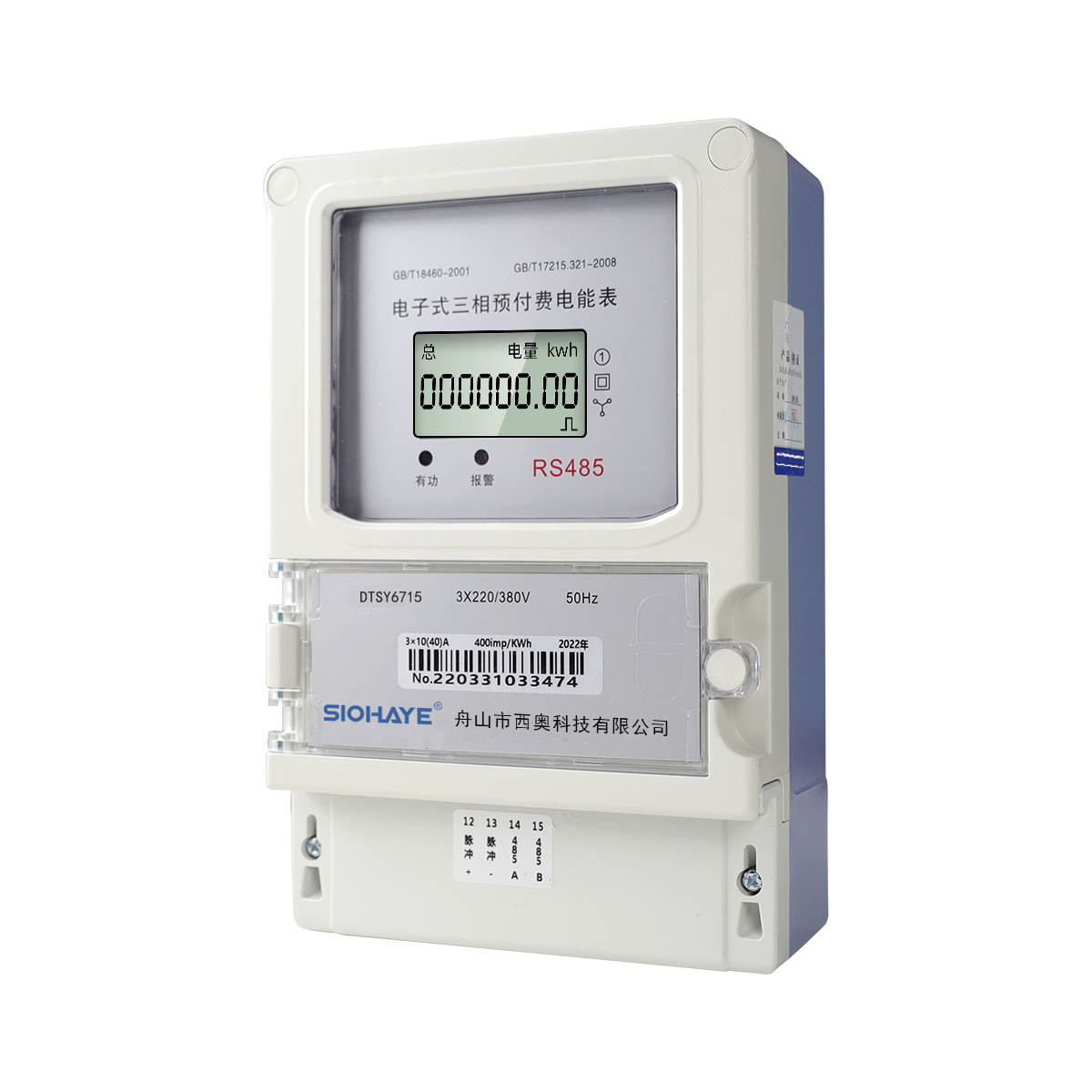

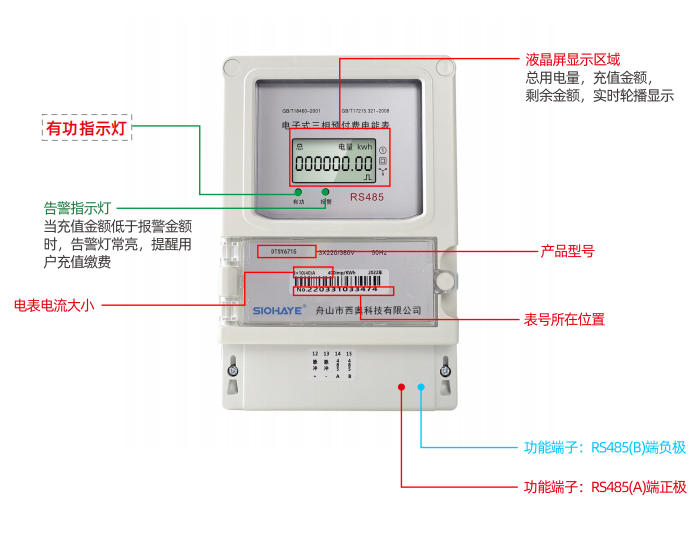

四、外觀圖
五、電表電流選擇
電表電流不是選擇越大越好，或者越小越好，而應該選擇與耗電功率相對應的。電流要算所有電器加起來的電流，電表電流買小了，電表會燒負載電機，電表功率或者電流需要放大3-4倍，否則電表過載會燒毀。
| 1.5(6)A 互感式， 電流多大，配多大電流互感器，適用功率3×220V電流互感器電流 |
| 5(20)A 直接式， 適用功率13000W以下 |
| 10(40)A 直接式，適用功率26000W以下 |
| 15(60)A 直接式，適用功率39000w以下 |
| 20(80)A 直接式，適用功率52000W以下 |
| 30(100)A 直接式，適用功率66000W以下 |

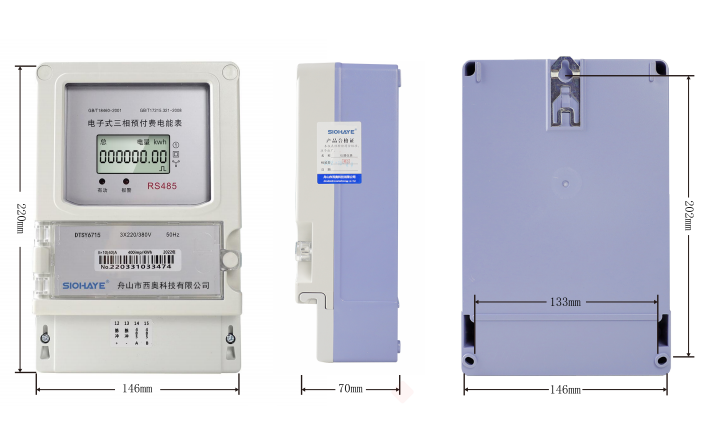

六、產品尺寸

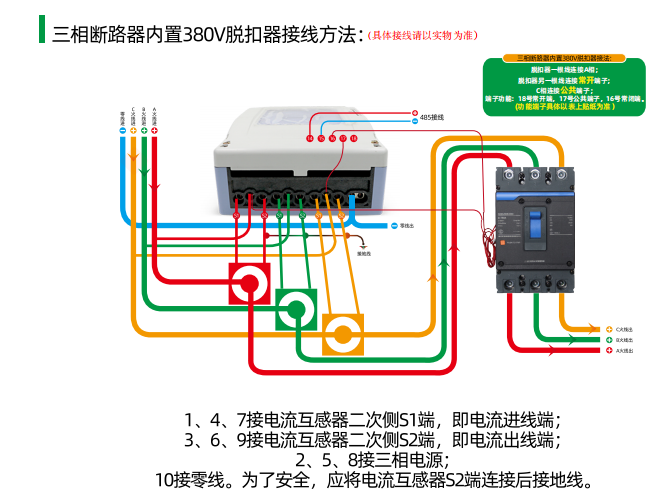

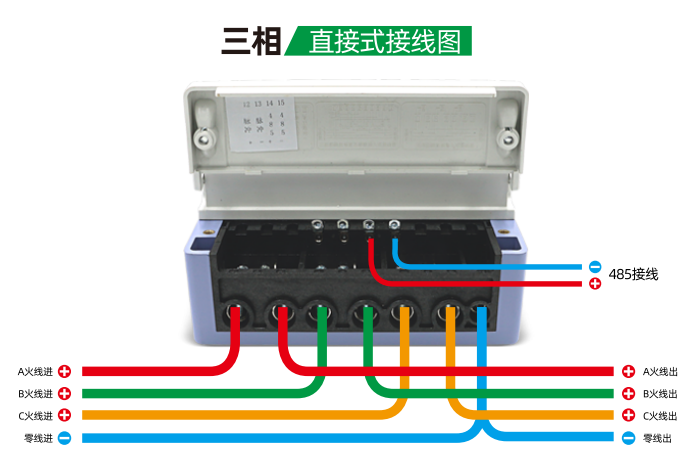

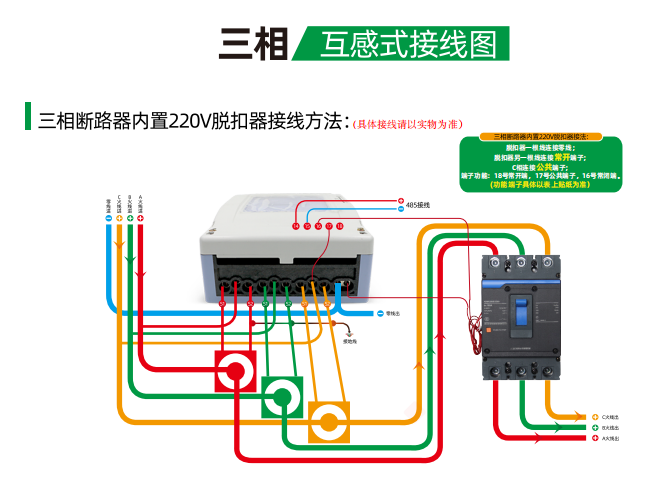

七、接線圖

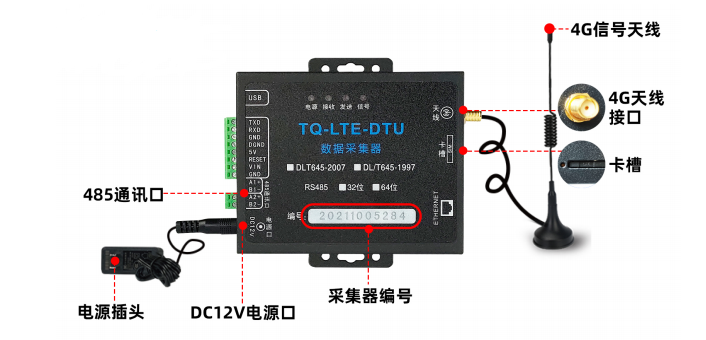

八、采集器介紹

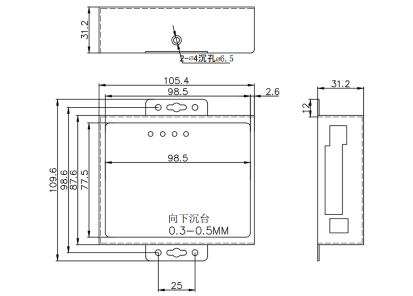

九、采集器尺寸
十、采集器參數
| 工作電壓 | 工作溫度 | 頻率范圍 | 功耗 | 工作濕度 | 外形尺寸 | 傳輸接口 |
| AC220V±20% | -40℃～+75℃ | 50Hz±5% | ≤5W | ≤95% | 如上圖 | 下行1路RS-485、上行1路4G通信 |
十一、方案構成解析
