一、產品概述
DDSY6716型電子式單相預付費電能表，采用先進的專用集成電路設計，全自動表面貼 裝（SMT）生產工藝制造。電能表的線路設 計和元器件選擇以較大的環境允差為依據， 可保證整機長期穩定工作，高精度、高過載、 低功耗，可靠性能高。采用符合國際標準的先進的智能IC卡技術實現預付費方式，內置磁 保持繼電器。通過控制繼電器實現控制負載 的通與斷，實現督促用戶先買電后用電的功能。
| 先繳費再用電 | 加密防盜安全性高 | 超負荷自動斷電 | 一表一卡 | 顯示剩余金額 | 清零無需斷電 |
主要特點：應用計算機管理，先購電后 用電；在額定電流范圍內能限制最大使 用功率（由供電部門限定）；一表一卡， ?？▽Ｓ?，失卡不失電，補卡再用；電 卡能雙向傳遞數據，能自動斷電告警用 戶購電；電量為零時，自動拉閘斷電； 并具有一定的防竊電軟件設計等。 該表供固定安裝在室內使用，適用于環 境溫度不超過-20～+55℃，相對濕度不 超過85%，且空氣中不含有腐蝕性氣體 及避免塵砂、霉菌、昆蟲等影響。
產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T 18460.3-2001《IC卡預付費售電系統第3部分：預付費電能表》的全部技術要求。
二、型號規格技術參數
1、型號規格
| 規格/型號 | 精度等級 | 電壓規格(V) | 電流規格(A) |
| DDSY6716 | 1級或2級 | 220 | 5(20)、10(40)、15(60)、 20(80)、30(100) |
2、主要技術參數
①基本誤差：
| 負載電流 | 功率因數 | 百分數誤差限(%) |
| 0.05Ib≤I<0.1Ib | 1 | ±1.0 |
| 0.1Ib≤I≤Imax | ±0.6 | |
| 0.1Ib≤I≤0.2Ib | 0.5(滯后) | ±1.0 |
| 0.2Ib≤I≤Imax | 0.8(超前) | ±0.6 |
②電氣參數(參比條件):
| 起動電流 | 功 耗 | 潛 動 | 電壓范圍 | 工作溫度范圍 |
| 0.4 %Ib | 電壓線路<1.0W,3.0VA;電流線路<1.0VA | 具有邏輯防潛動電路 | 220V±10% | -25℃~+65℃ |
三、產品功能特點
| 【計量功能】：可計量有功電能 |
| 【預付費功能】：先購電、后用電，徹底解決收費難 |
| 【拉合閘功能】：能自動斷電警告用戶購電，電量為零時，自動拉閘斷電 |
| 【專卡專用】：一表一卡，專卡專用，失卡不失電，補卡再用 |
| 【插卡充值功能】：卡插在讀卡器上，在物業處充值即可 |
| 【可選物業版】：系統跟物業費掛鉤，可收取用戶物業管理費。 |
| 【報警功能】：IC插卡電表提示燈亮，常用的是沒有聲音報警，可按客戶要求定制聲音報警，聲音報警怕影響用戶正常休息。 |
| 【可強制斷電】：在不清零的前提下，可以插專用卡進行強制性斷電，再次插卡可恢復供電，原來電表里的資料都在，不用再給用戶重新制作用戶卡。 |
| 【電流規格】：5(20)A;10(40)A;15(60)A;20(80)A;30(100)A |

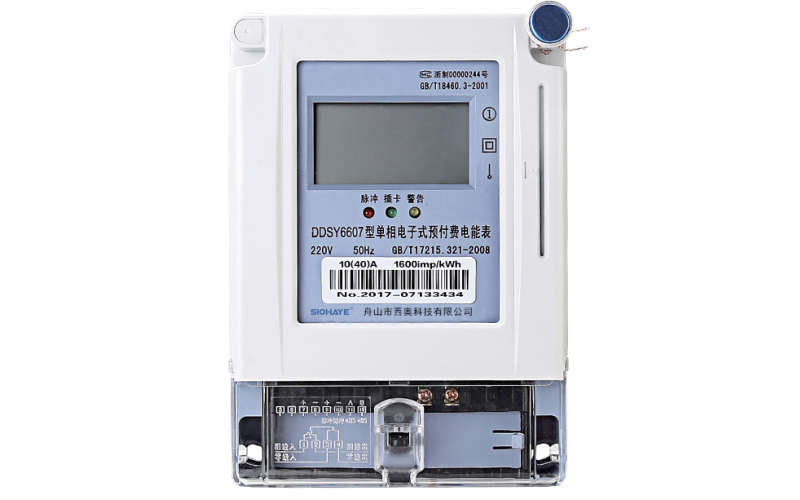

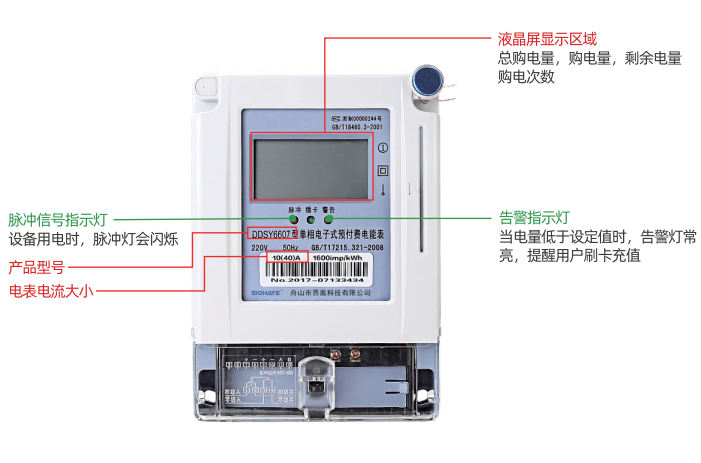

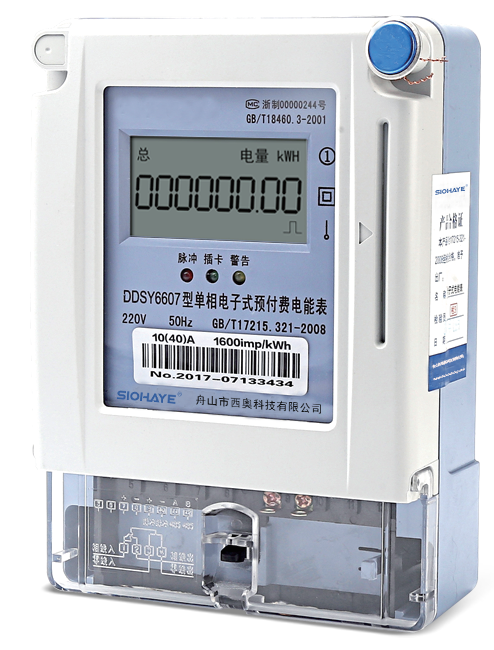

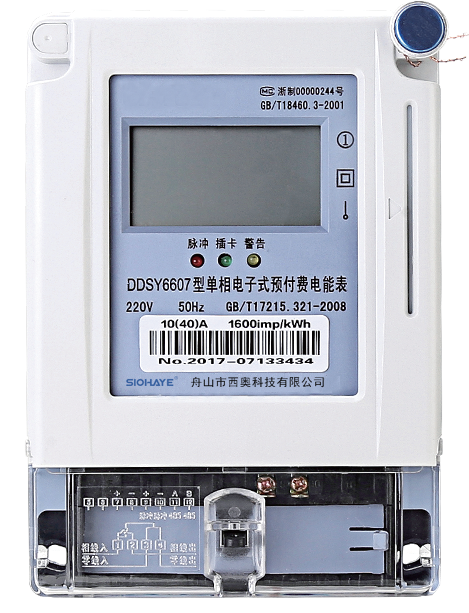

四、外觀圖
五、電表電流選擇
電表電流不是選擇越大越好，或者越小越好，而應該選擇與耗電功率相對應的。電流要算所有電器加起來的電流，電表電流買小了，電表會燒掉，建議電流要買稍大些。(例如：10A*220V=2200W;5(20)承受功率為4000W)
| 5(20)A 最大負載電器功率4000W |
| 10(40)A 最大負載電器功率8000W |
| 15(60)A 最大負載電器功率13000W |
| 20(80)A 最大負載電器功率17000W |
| 30(100)A 最大負載電器功率22000W |

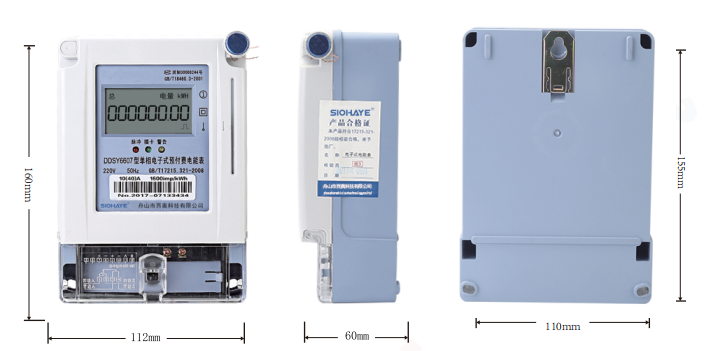

六、產品尺寸

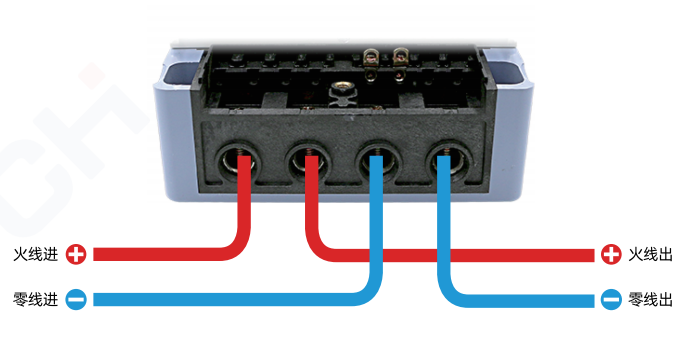

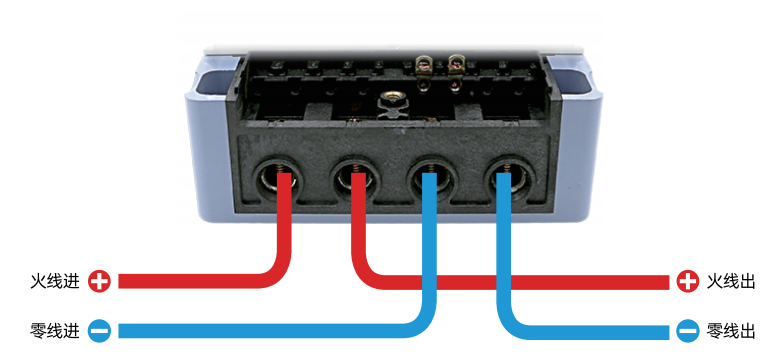

七、接線圖

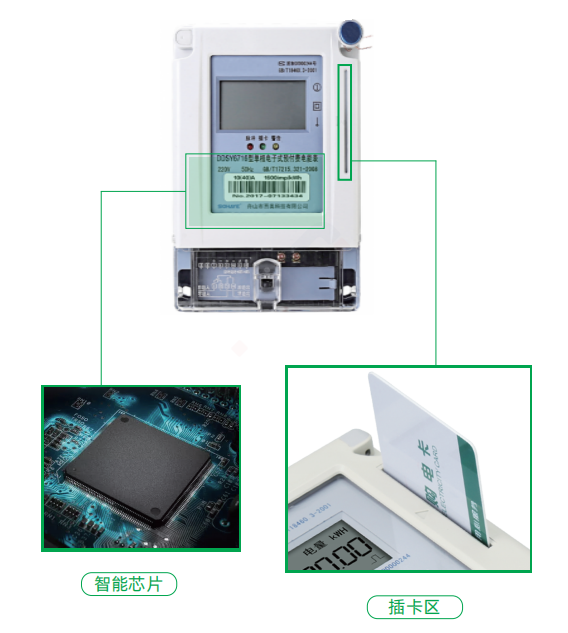

八、插卡區展示
