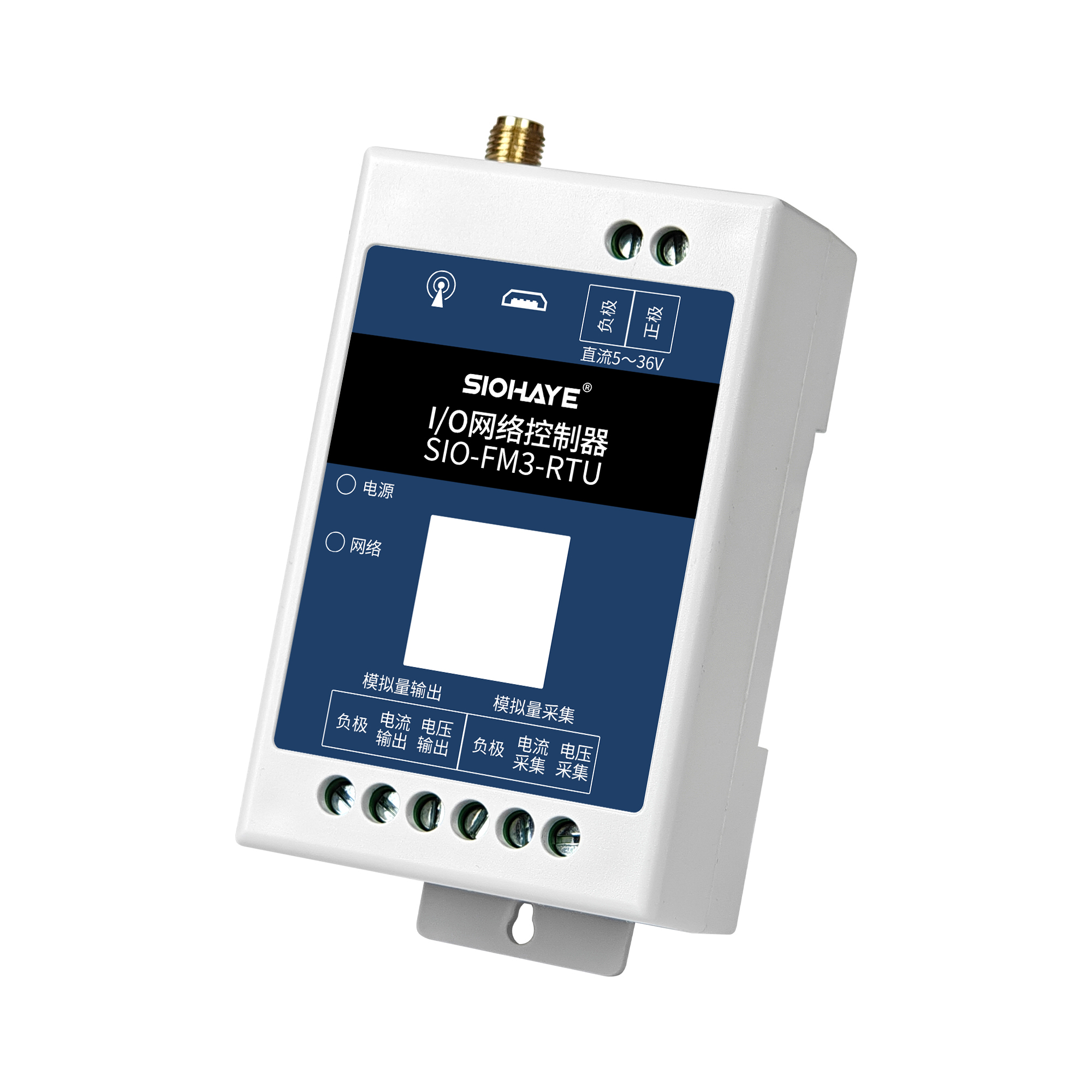

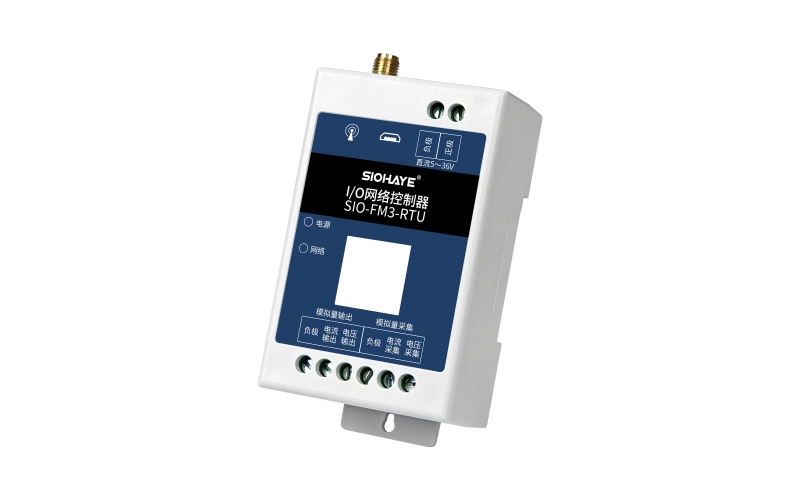

SIO-FM3-RTU
1. 簡介
YED-FM3 RTU版本適合設備控制，狀態檢測等通過4G網絡與服務器通訊的場景，具體功能特點如下。
1) 支持寬輸入電壓范圍5~36V；
2) 支持接觸放電±8KV，空氣放電±15KV；
3) 工作環境為-35℃~75℃；
4) 支持1路模擬量電壓輸入（0~10V輸入）；
5) 支持1路模擬量電流輸入(0-20ma輸入)；
6) 支持1路模擬量電壓輸出（0~10V輸出）；
7) 支持1路模擬量電流輸出(0-20ma輸出)；
8) 支持1路ADC，可以直接采集供電電源電壓；
9) 支持硬件看門狗，運行穩定不死機；
10)支持銀爾達DTU透傳固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；
11) 支持標簽logo定制服務；
12) 支持二次開發定制;
13)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；
2. 產品規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 5~36VDC，10W電源 | |
ADC | 1路，與供電電源并聯，只能采集供電電壓 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
模擬電壓輸入 | 1路 | 支持0-10V電壓采集 |
模擬電流輸入 | 1路 | 支持0-20ma采集 |
模擬電壓輸出 | 1路 | 支持0-10V電壓輸出 |
模擬電流輸出 | 1路 | 支持0-20ma輸出 |
硬件看門狗 | 支持 | 外部硬件看門狗 |
尺寸 | 77*48*32mm | |
安裝方式 | 35mm導軌+螺絲定位孔 | |
2.2. 硬件資源介紹
編號 | 標識 | 功能 | 說明 |
1 | VIN GND | 供電電源 | 5~36VDC(直流)，10W電源，推薦12V 1A電源 可以使用ADC采集供電電壓 |
2 | AIV AII GND | 模擬量采集 | 0~10V電壓采集 |
0~20ma電流采集 | |||
負極 | |||
3 | OV OI GND | 模擬量輸出 | 0~10V電壓輸出 |
0~20ma電流輸出 | |||
負極 | |||
4 | NET | 系統指示燈 | |
5 | PWR | 供電指示燈 | |
6 | BOOT | 與USB配合用來升級 | |
7 | Reload | 長按7秒，恢復出廠設置 | |
8 | 4G天線 | SMA接口 | |
9 | USB | 固件升級或調試日志 | |
10 | TTL串口 | 產測串口，3.3V電平 | |
11 | 內置SIM卡 | 貼片卡 | |
12 | 外置SIM卡 | 直插自彈卡槽，小卡 |

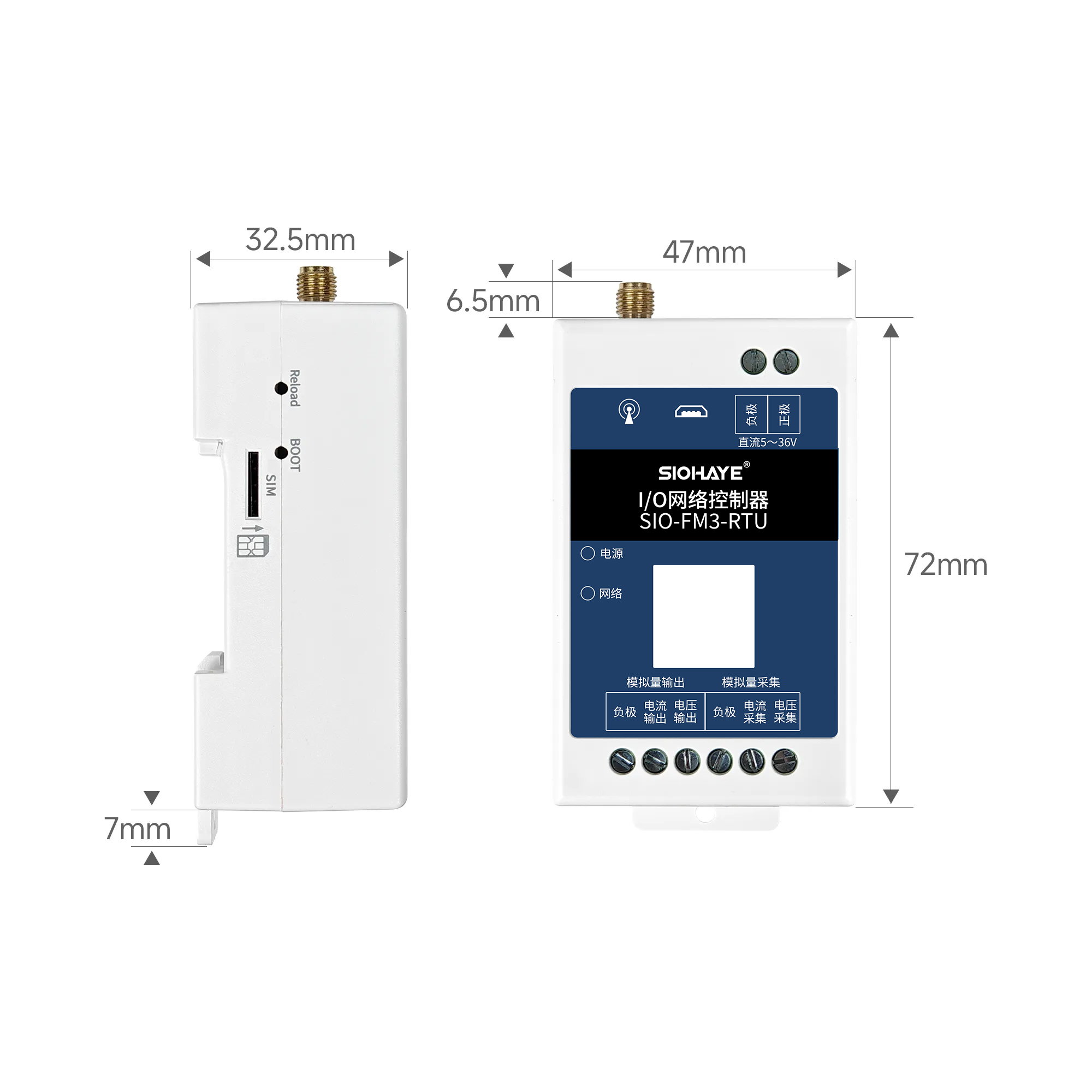

2.3. 硬件尺寸
外殼尺寸
3. LED狀態描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃 | 至少有一個通道鏈接服務器成功 |

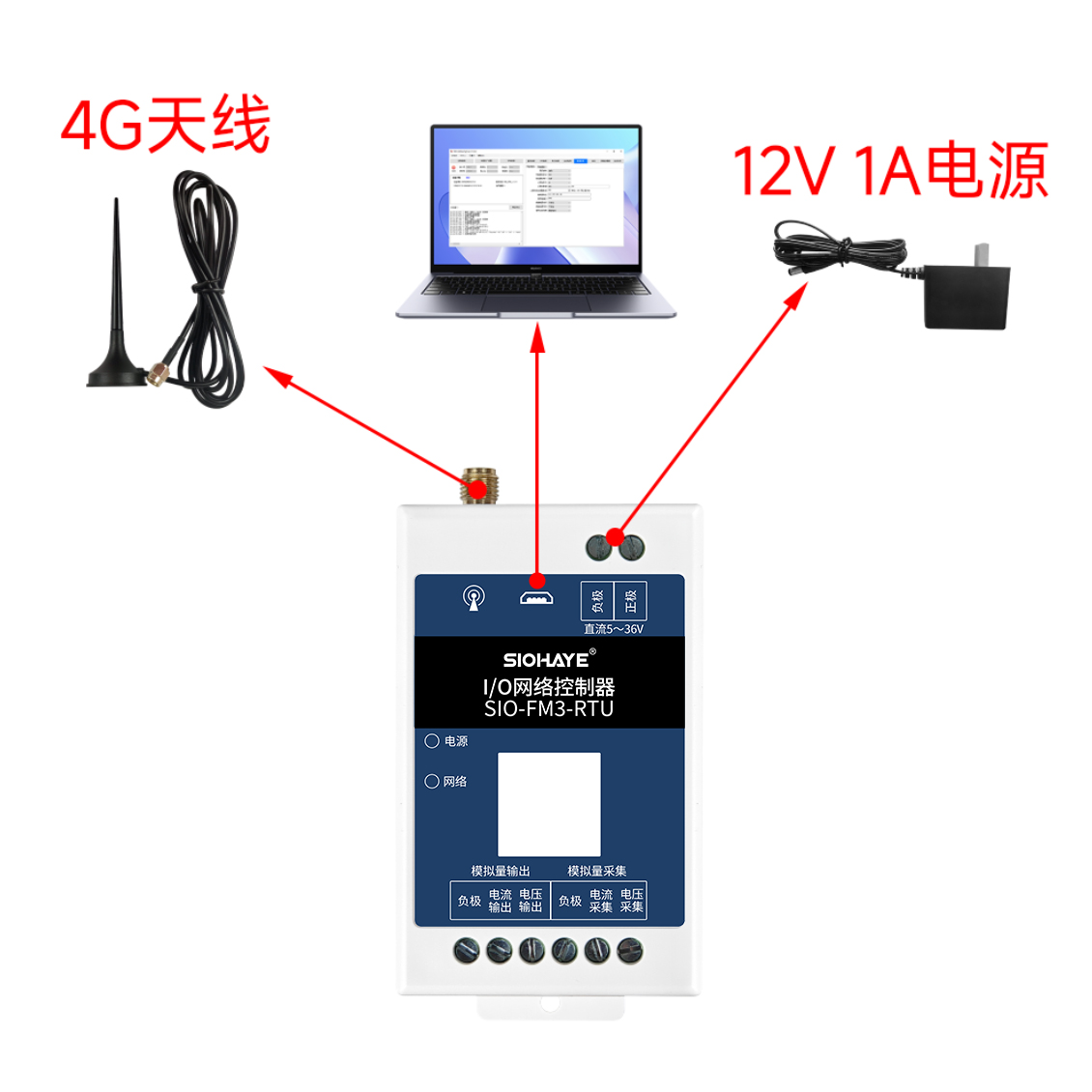

4. 測試硬件連接方法
模塊5~36V供電，用測試服務器測試，推薦使用電源適配器和轉接線，方便供電
