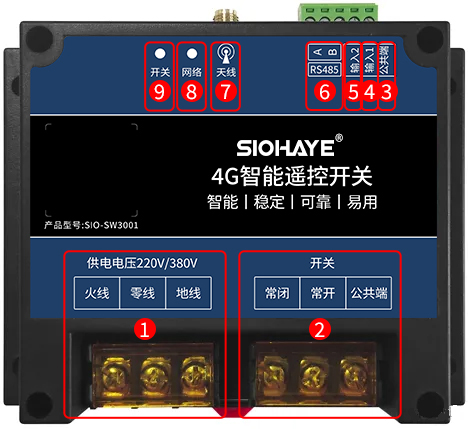

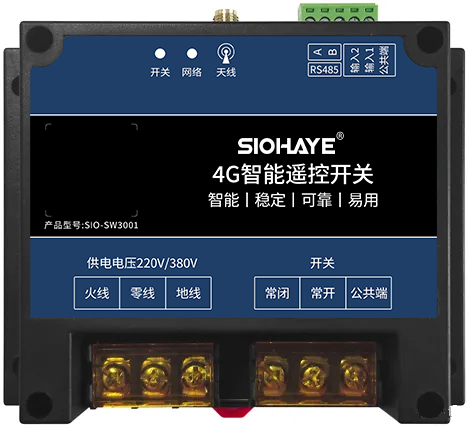

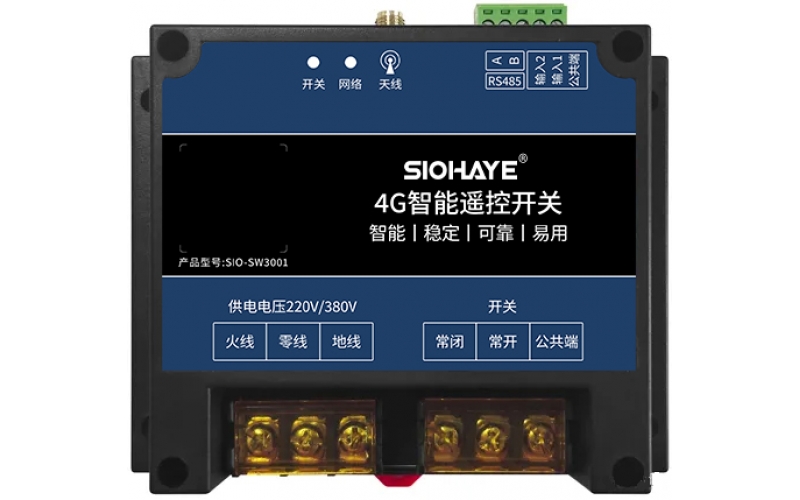

1

供電電源

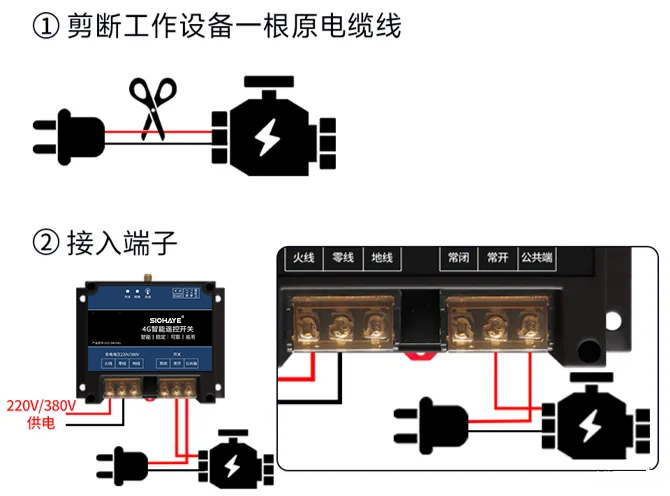

電源線接線區域

2

繼電器開關

繼電器開關的接線區域

3

輸入公共端

本地輸入通道外接按鍵和輸入通道開關量信號檢測用

4

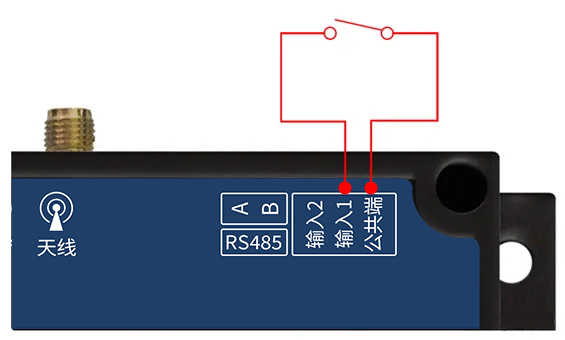

輸入通道

檢測開關量輸入信號，可配置為輸入報警檢測通道進行使用

5

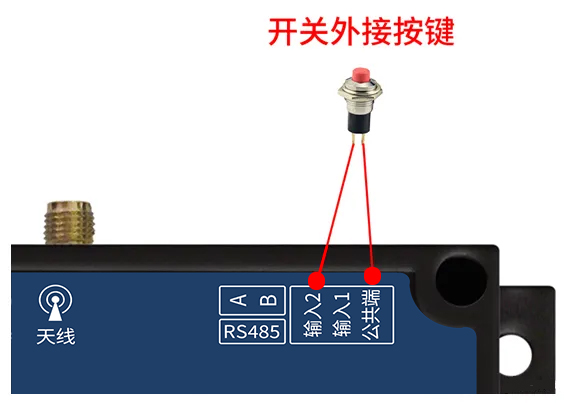

輸入通道外接按鍵

按下按鍵時對應的開關會在打開和關閉狀態切換

6

RS485接口

暫未對外開放使用

7

4G天線

4G網絡信號接收天線

8

網絡指示燈

會自動閃爍，不同的閃爍頻率代表不同的工作狀態

9

開關指示燈

當開關打開時指示燈會點亮

工作電壓

支持超寬輸入電壓范圍85-528VAC / 100-745VDC

4G網絡制式

4G全網通，支持移動、聯通、電信、廣電

4G網絡頻段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

SIM卡

內置貼片SIM卡，不用插外置卡，有外置卡槽

輸入通道

1路、開關量：干接點，可配置為輸入報警檢測通道進行使用

1路、本地輸入通道外接按鍵、開關量：干接點

開關參數

1路、繼電器控制

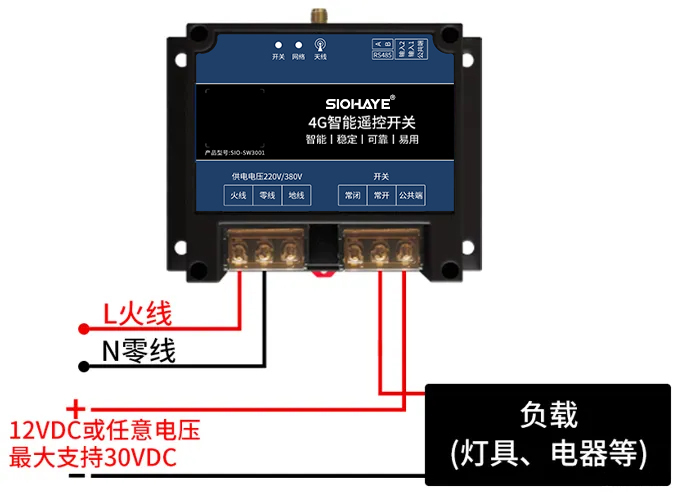

30A 250VAC、30A 277VAC、30A 30VDC，電氣壽命10萬次

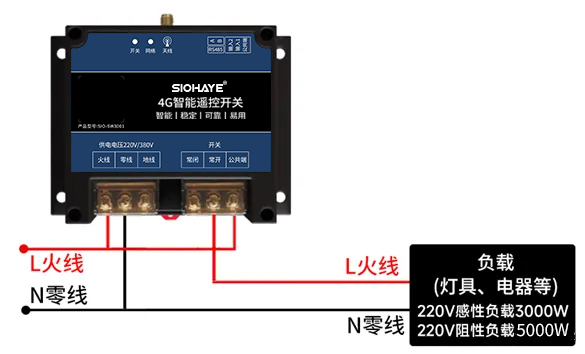

220V感性負載3000W、220V阻性負載5000W

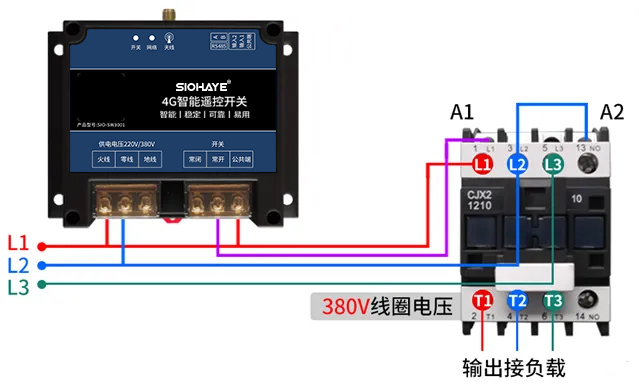

380V和需要控制更大功率設備，請外加接觸器控制

控制方式

本地輸入通道外接按鍵、4G網絡控制

4G控制

4G網絡控制，不限制距離

本地按鍵

支持1個本地輸入通道外接按鍵控制

工作模式

自鎖、點動

特色功能

支持自動、任務、定時任務、輸入聯動控制

射頻接口

4G天線使用SMA接口

靜電保護

接觸±8KV，空氣±15KV

固件升級

支持遠程OTA升級

工作濕度

5%~95%RH (無凝露)

存儲溫度

-40℃ ~+85℃

工作溫度

-35℃ ~+75℃

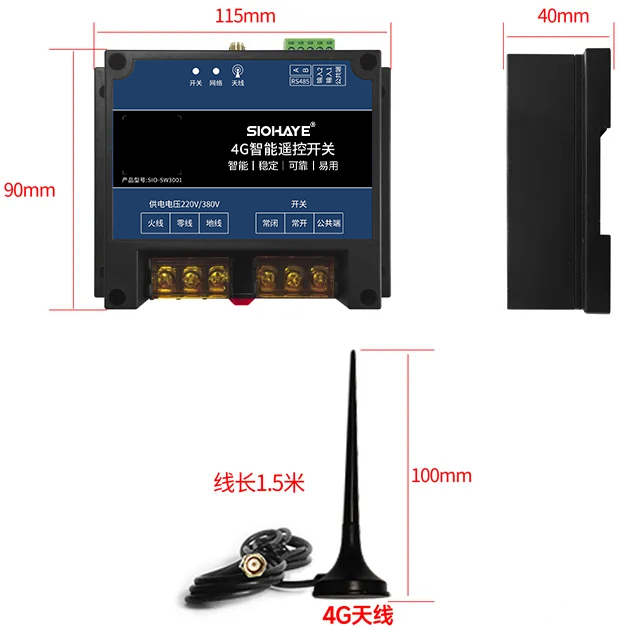

產品尺寸

115 x 90 x 40mm

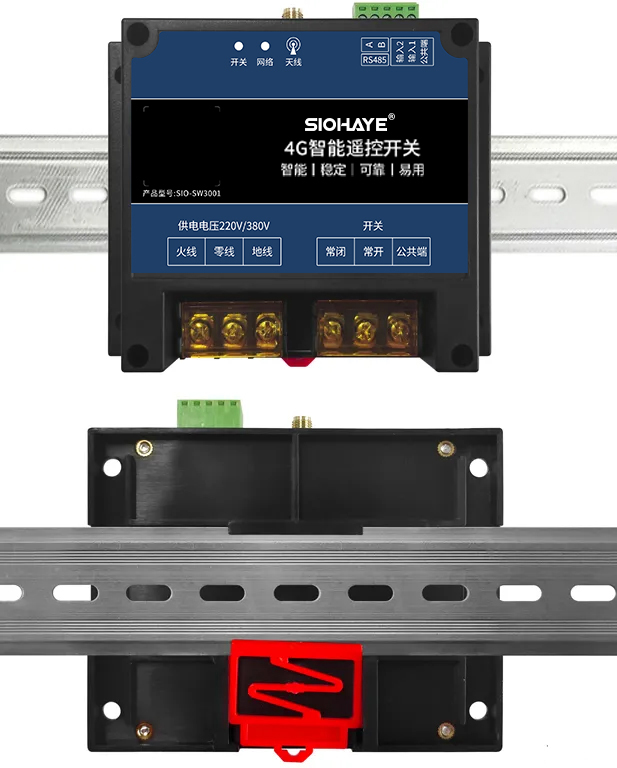

安裝方式

導軌或者定位孔安裝

SIM卡

內置貼片SIM卡，不用插外置卡

輸入通道

斷開狀態

開關通道

關閉狀態

工作模式

自鎖

4G控制

啟用

本地按鍵

啟用

本地任務

有演示任務（閃爍）

自動任務

有演示任務（定時閃爍、IN1接通閃爍）

自動默認處于關閉狀態，需要用戶手動打開才能運行

開關

開關打開亮起，開關關閉熄滅

SIM卡不識別

網絡燈5000ms亮，5000ms 滅

SIM卡正常，但注冊不了網絡

網絡燈100ms亮，100ms 滅

注冊網絡成功，但是鏈接不上服務器

網絡燈500ms亮，500ms 滅

獲取授權失敗

網絡燈3000ms亮，3000ms 滅

成功連接上服務器，表示設備運行正常

網絡燈1500ms亮，1500ms 滅

3KW

6A

1.計算電機工作電流

估算

三相電機：2A/KW

單相設備：4.5A/KW

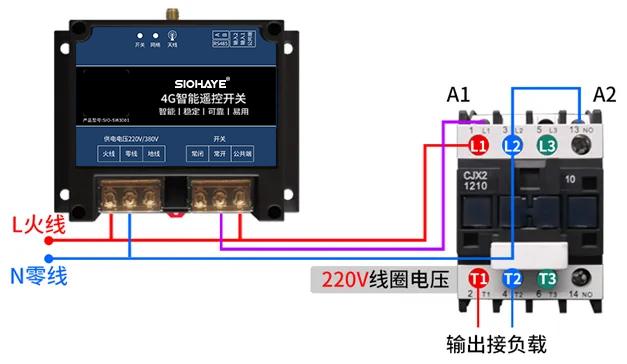

2.交流接觸器?。?/span>1.5~2）倍的工作電流

舉例：三相電機7.5KW接觸器

估算電流：I=7.5X2 =15A

4KW

8A

5.5KW

11A

7.5KW

15A

11KW

22A

15KW

30A

18.5KW

37A

22KW

44A

30KW

60A
