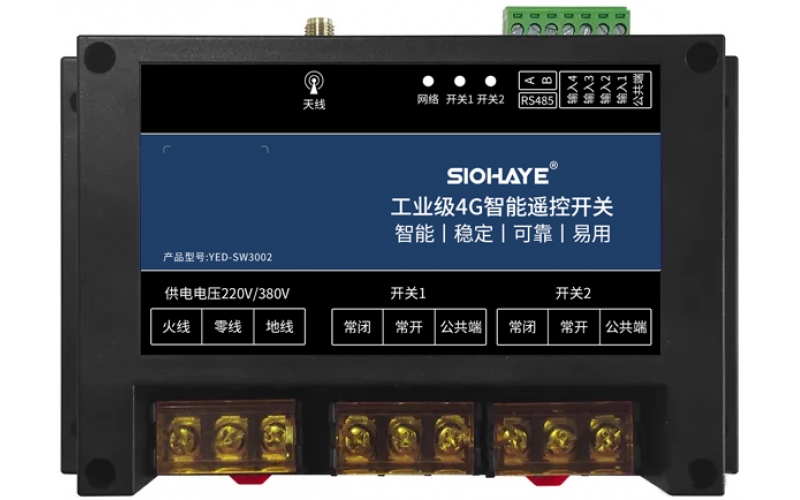

SIO-SW3002

圖片關鍵詞

YED-SW3002 是本公司自主研發的遠程遙控開關。支持4G網絡和本地輸入通道外接按鍵控制。能夠?qū)崿F(xiàn)遠程控制，本地輸入通道外接按鍵控制。支持自動、任務、定時任務、輸入聯動等高級功能，設備支持標簽定制，硬件定制，APP私有化部署等高級方案。

功能特點:

支持超寬輸入電壓范圍 85~528VAC 100~745VDC；
支持導軌安裝和定位孔安裝，外殼阻燃材料；
支持接觸放電±8KV，空氣放電±15KV；
工作環境為 -35℃~75℃；
支持2路220V/30A繼電器控制；
支持2路干接點開關量輸入檢測，可用于輸入報警檢測；
支持多種報警方式（微信、電話、短信）；
支持2路干接點輸入通道外接按鍵控制；
支持多種控制方式（微信小程序、本地輸入通道外接按鍵）；
支持自鎖、互鎖、點動模式；
支持自動、任務、定時任務、輸入聯動控制；
內置看門狗，保證設備運行穩定不死機，
支持標簽logo定制服務；
支持二次開發定制。

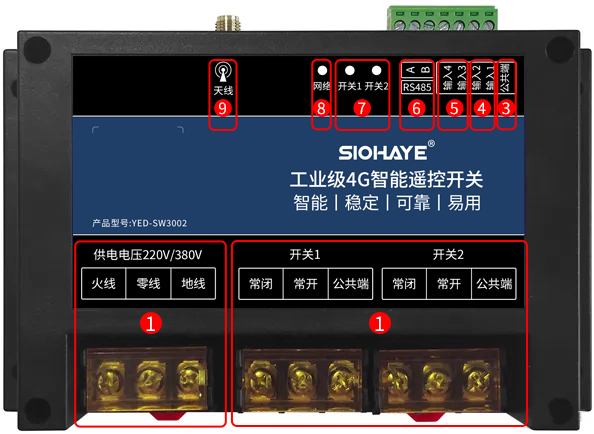

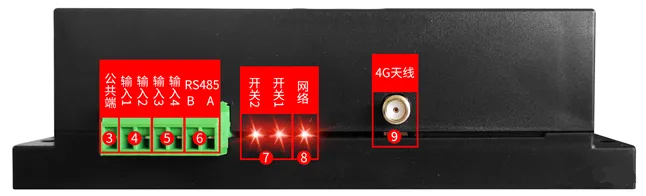

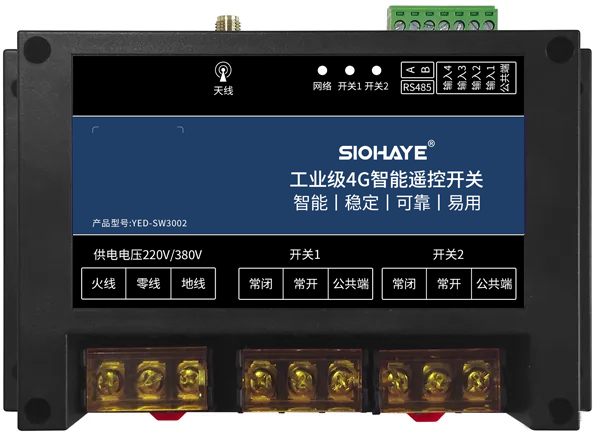

2. 產品硬件介紹

圖片關鍵詞

編號	功能	詳細說明
1	供電電源	電源線接線區域
2	繼電器開關	繼電器開關的接線區域
3	輸入公共端	本地輸入通道外接按鍵和輸入通道開關量信號檢測用
4	輸入通道	檢測開關量輸入信號，可配置為輸入報警檢測通道進行使用
5	輸入通道外接按鍵	按下按鍵時對應的開關會在打開和關閉狀態切換
6	RS485接口	暫未對外開放使用
7	開關指示燈	當開關打開時指示燈會點亮
8	網絡指示燈	會自動閃爍，不同的閃爍頻率代表不同的工作狀態
9	4G天線	4G網絡信號接收天線

一、硬件參數

主要參數	詳細說明
工作電壓	支持超寬輸入電壓范圍85-528VAC / 100-745VDC
4G網絡制式	4G全網通，支持移動、聯通、電信、廣電
4G網絡頻段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
SIM卡	內置貼片SIM卡，不用插外置卡，有外置卡槽
輸入通道	2路、開關量：干接點，可配置為輸入報警檢測通道進行使用 2路、本地輸入通道外接按鍵、開關量：干接點
開關參數	2路、繼電器控制 30A 250VAC、30A 277VAC、30A 30VDC，電氣壽命10萬次 220V感性負載3000W、220V阻性負載5000W 380V和需要控制更大功率設備，請外加接觸器控制
控制方式	本地輸入通道外接按鍵、4G網絡控制
4G控制	4G網絡控制，不限制距離
本地按鍵	支持2個本地輸入通道外接按鍵控制
工作模式	自鎖、互鎖、點動
特色功能	支持自動、任務、定時任務、輸入聯動控制
射頻接口	4G天線使用SMA接口
靜電保護	接觸±8KV，空氣±15KV
固件升級	支持遠程OTA升級
工作濕度	5%~95%RH (無凝露)
存儲溫度	-40℃ ~+85℃
工作溫度	-35℃ ~+75℃
產品尺寸	145 x 90 x 40mm
安裝方式	導軌或者定位孔安裝

二、出廠參數

主要參數	詳細說明
SIM卡	內置貼片SIM卡，不用插外置卡
輸入通道	斷開狀態
開關通道	關閉狀態
工作模式	自鎖
4G控制	啟用
本地按鍵	啟用
本地任務	有演示任務（全關、全開、閃爍、流水）
自動任務	有演示任務（定時閃爍、定時流水、IN1接通閃爍）自動默認處于關閉狀態，需要用戶手動打開才能運行

三、指示燈狀態

指示意義	現象
開關1、開關2	對應的開關打開亮起，開關關閉熄滅
SIM卡不識別	網絡燈5000ms亮，5000ms 滅
SIM卡正常，但注冊不了網絡	網絡燈100ms亮，100ms 滅
注冊網絡成功，但是鏈接不上服務器	網絡燈500ms亮，500ms 滅
獲取授權失敗	網絡燈3000ms亮，3000ms 滅
成功連接上服務器，表示設備運行正常	網絡燈1500ms亮，1500ms 滅

3. 產品尺寸和安裝

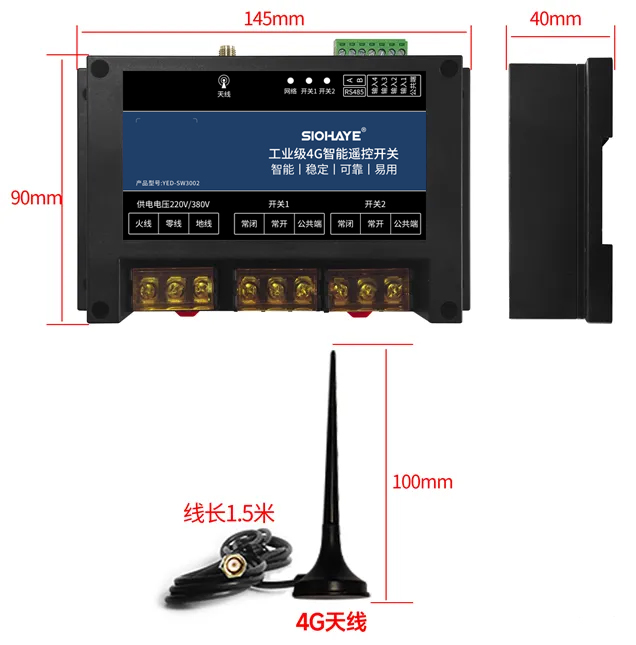

一、產品尺寸

圖片關鍵詞

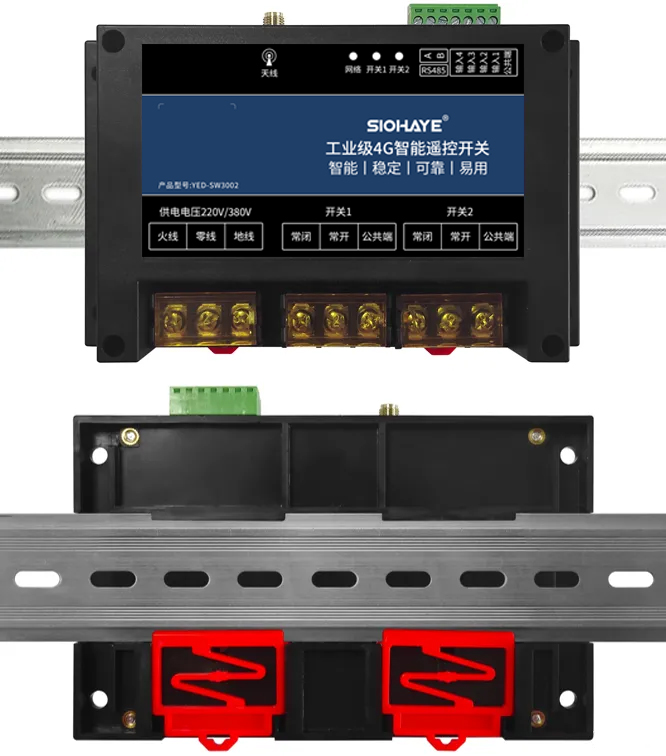

二、設備安裝固定

設備安裝可以用標準的35mm 導軌安裝和M3螺絲固定

圖片關鍵詞

4. 產品接線方法

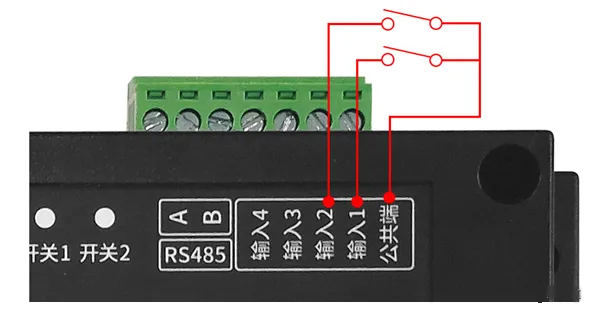

一、開關量信號輸入檢測接線圖

圖片關鍵詞

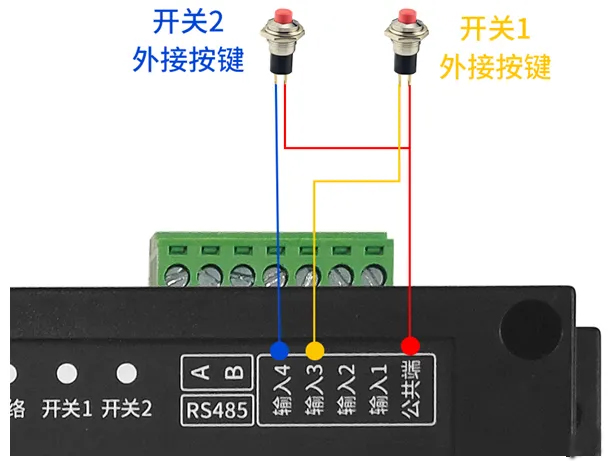

二、輸入通道外接本地按鍵接線圖

圖片關鍵詞

三、設備改裝接入智能開關接線圖

圖片關鍵詞

四、控制直流設備接線圖

圖片關鍵詞

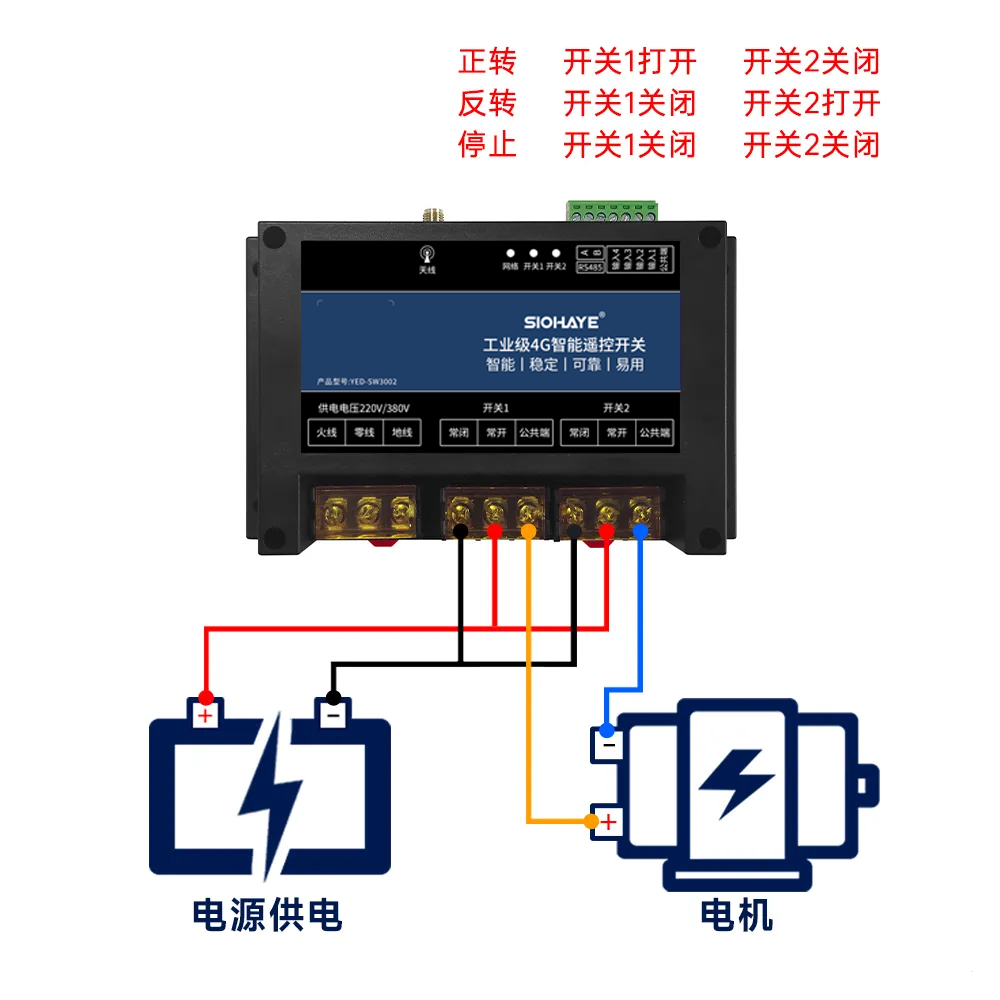

五、控制直流電機(正轉/反轉/停止)接線圖

圖片關鍵詞

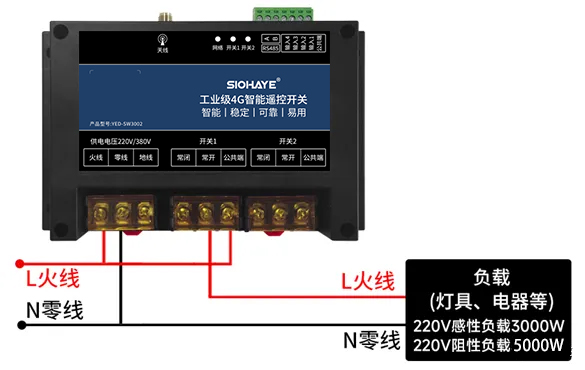

六、控制交流220V設備接線圖

圖片關鍵詞

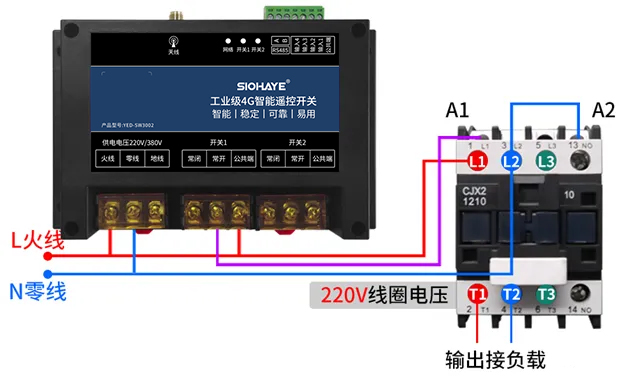

七、使用接觸器控制220V大功率設備

圖片關鍵詞

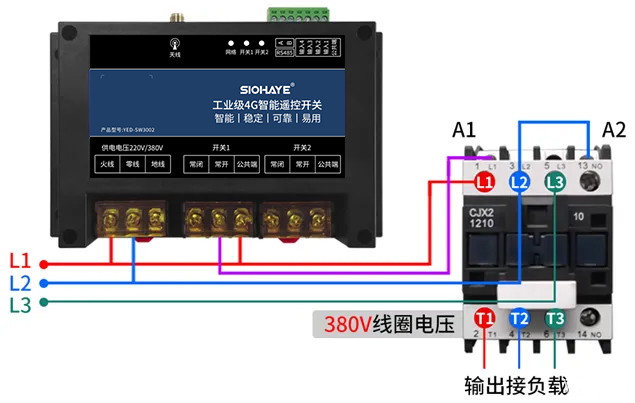

八、使用接觸器控制380V設備

圖片關鍵詞

九、接觸器選型參考

三相電功率	接觸器電流	接觸器估算方法
3KW	6A	1.計算電機工作電流估算三相電機：2A/KW 單相設備：4.5A/KW 2.交流接觸器?。?/span>1.5~2）倍的工作電流舉例：三相電機7.5KW接觸器估算電流：I=7.5X2 =15A
4KW	8A
5.5KW	11A
7.5KW	15A
11KW	22A
15KW	30A
18.5KW	37A
22KW	44A
30KW	60A
