1. 簡介

SIO-S710C DTU是由西奧推出的工業級的單TTL串口DTU 。小巧、穩定、可靠。適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景，特性如下:

1) 支持直流5~36V寬電壓供電；

2) 支持標準35mm導軌安裝和螺絲孔安裝，外殼阻燃材料；

3) 支持接觸放電±8KV，空氣放電±15KV；

4) 工作環境為-35℃-75℃；

5) 支持1路TTL串口,兼容3.3V電平和5V電平；

6) 支持本地信號強度指示；

7) 支持1路ADC模擬量，輸入檢查電壓0~36V；

8) 支持1路數字量輸入，觸發電壓2~36V；

9) 支持西奧DTU透傳固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、騰訊IOT；

2. 硬件規格

功能事項		詳細說明
4G模塊	網絡標準	Cat1 4G全網通，支持中國移動、聯通、電信
4G模塊	網絡頻段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
電源參數		5~36V，10W電源，推薦12V電源
工作環境	工作溫度	-35℃ ~+75℃
工作環境	工作濕度	5%~95%RH(無凝露)
TTL串口	1路	兼容3.3V電平和5V電平 1200-460800；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗
數字量輸入	1路	高電平輸入檢測，2~36V觸發
模擬量輸入	1路	ADC采集，采集電壓0~36V
復位輸入		高電平輸入復位，3.3~36V電壓
SIM卡	2路	支持內置貼片SIM卡外置彈簧SIM卡

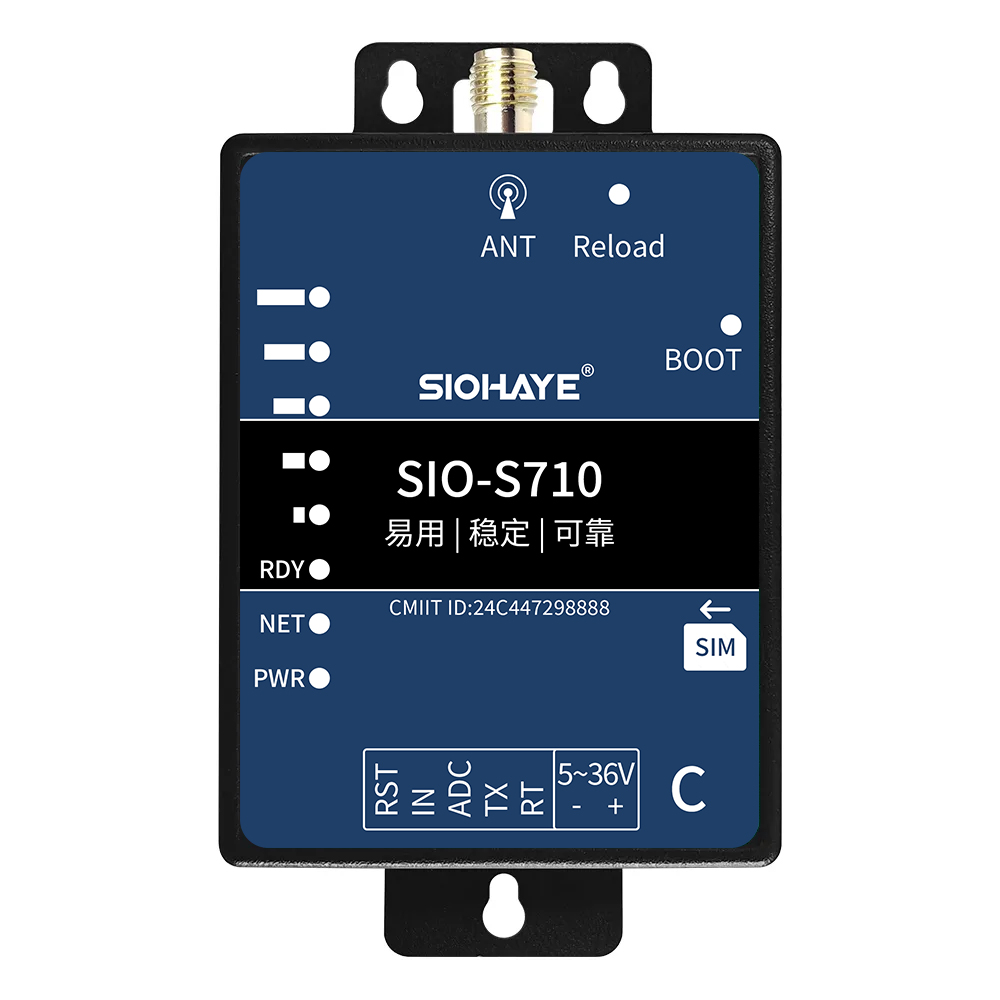

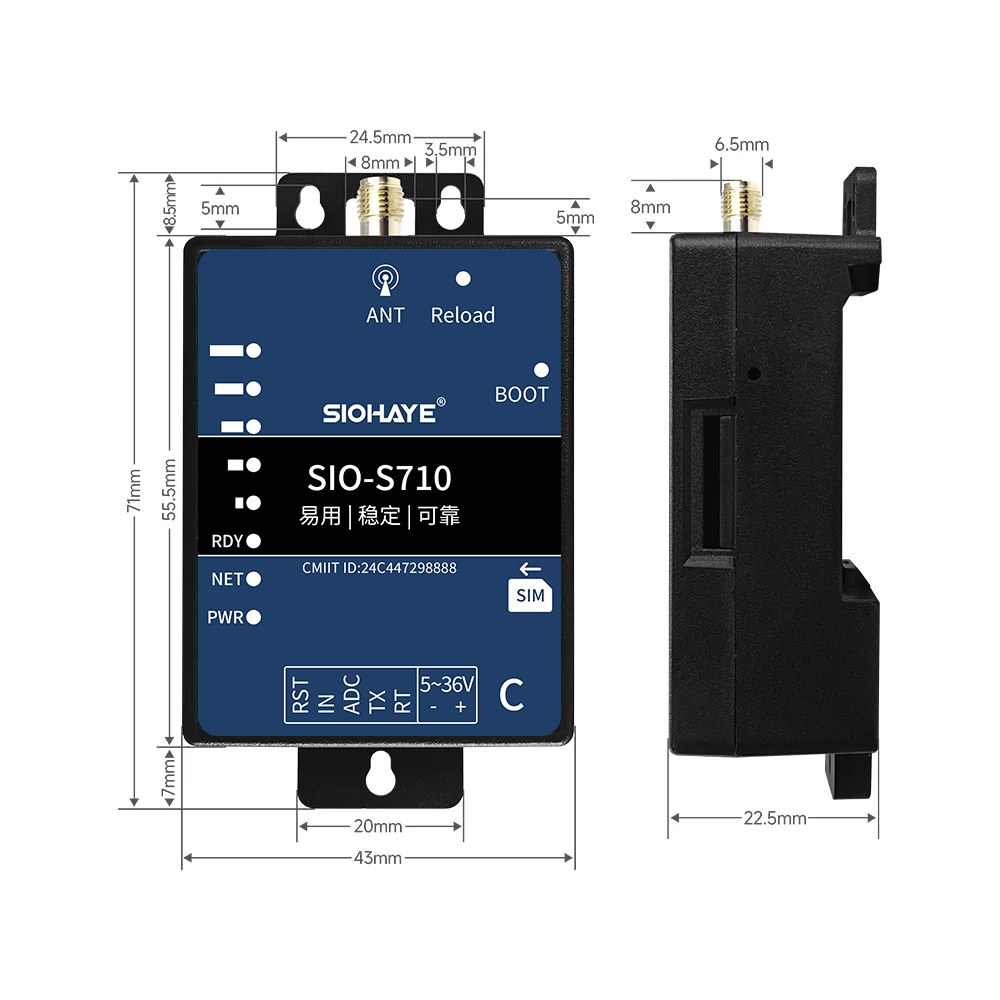

尺寸		714323mm
安裝方式		35mm導軌+M3螺絲安裝

圖片關鍵詞

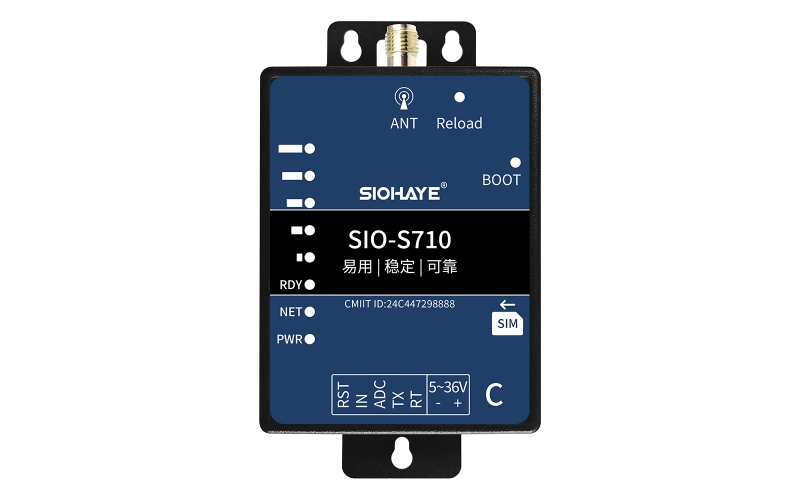

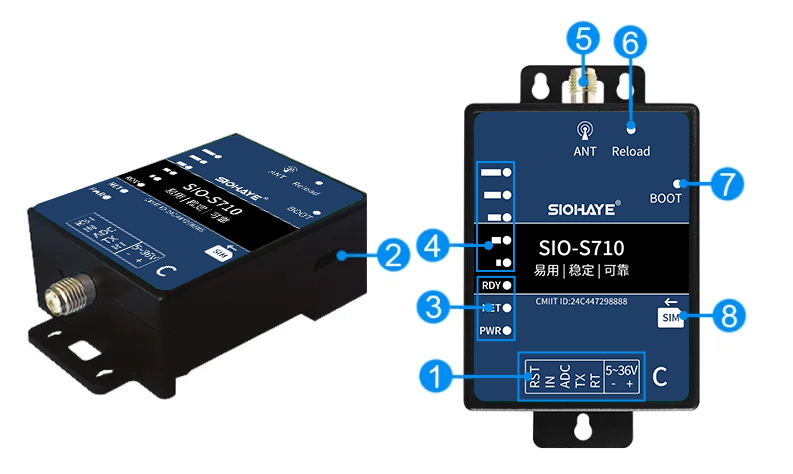

編號	標識	功能	說明
1	+ -	供電電源	+標識電源正極 -標識電源負極 5~36V 電壓，10W電源，推薦12V電壓
	TX/RX		TTL 串口,兼容3.3V電平和5V電平
	ADC	模擬電壓采集	模擬電壓采集，外部輸入范圍0~36V，一般用于檢查精度要求不高的場景，比如檢查電池電壓
	IN	數字量輸入	數字量輸入采集，外部輸入范圍0~1V為低電平，2~36V是高電平
	RST	復位管腳	用于設備異常硬復位。維持高電平1秒重啟設備。低電平和懸空設備正常工作。如果主機有條件控制復位，建議引出。
2	USB	Mico USB	用于下載程序、調試設備，不供電
3	PWR	電源指示燈	供電正常常亮(注意只接USB也會昏暗的常亮，是沒供電的)
	NET		DTU狀態指示燈，具體看系統指示功能描述
	RDY		DTU狀態指示燈，具體看系統指示功能描述
4	信號燈		5顆信號強度指示燈，具體看信號強度等級說明
5	天線		SMA接口天線
6	Reload	恢復出廠設置按鍵	長按7秒，清除全部參數，恢復出廠設置
7	BOOT		配合USB，進入強制升級模式，用于升級固件

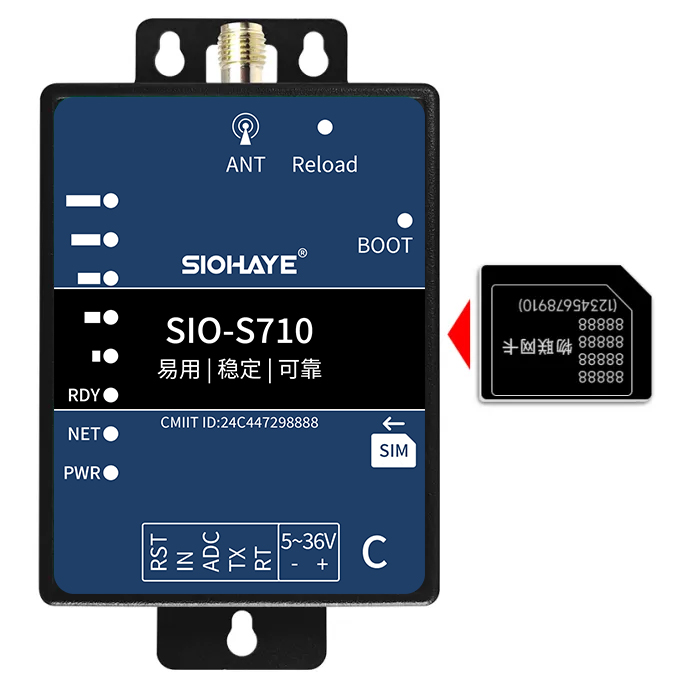

8	SIM卡		自彈SIM卡，中卡。注意SIM卡方向缺口朝外
