4G模塊

網絡標準

Cat1 4G全網通，移動，聯動，電信

網絡頻段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

電源參數

5~36V，10W電源，推薦12V電壓

工作環境

工作溫度

-35℃ ~+75℃

工作濕度

5%~95%RH(無凝露)

RS232串口

1路

1200-460800；數據位:8、7 ；停止位：1、2；校驗位：奇、偶、無校驗

數字量輸入

1路

支持2~36V高電平檢測

模擬電壓輸入

1路

支持0-36V電壓采集

RST

1路

支持3.3~36V 高電平復位

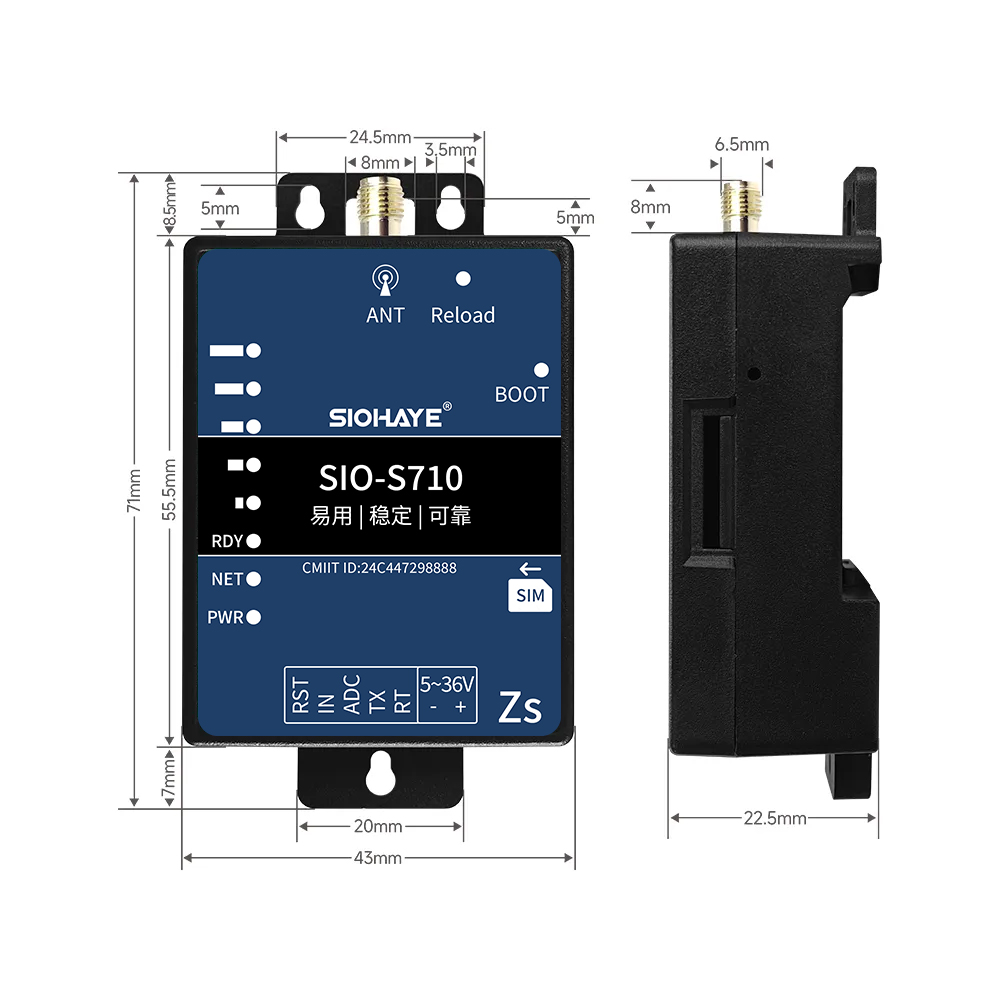

尺寸

71*43*23mm

安裝方式

35mm導軌+m3螺絲固定

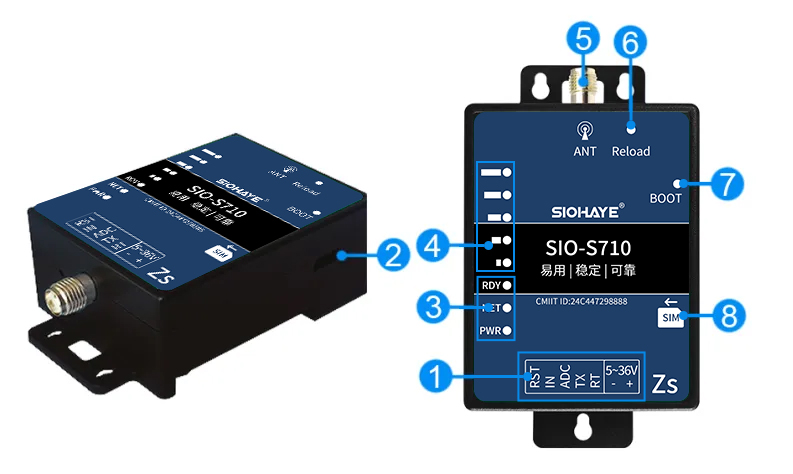

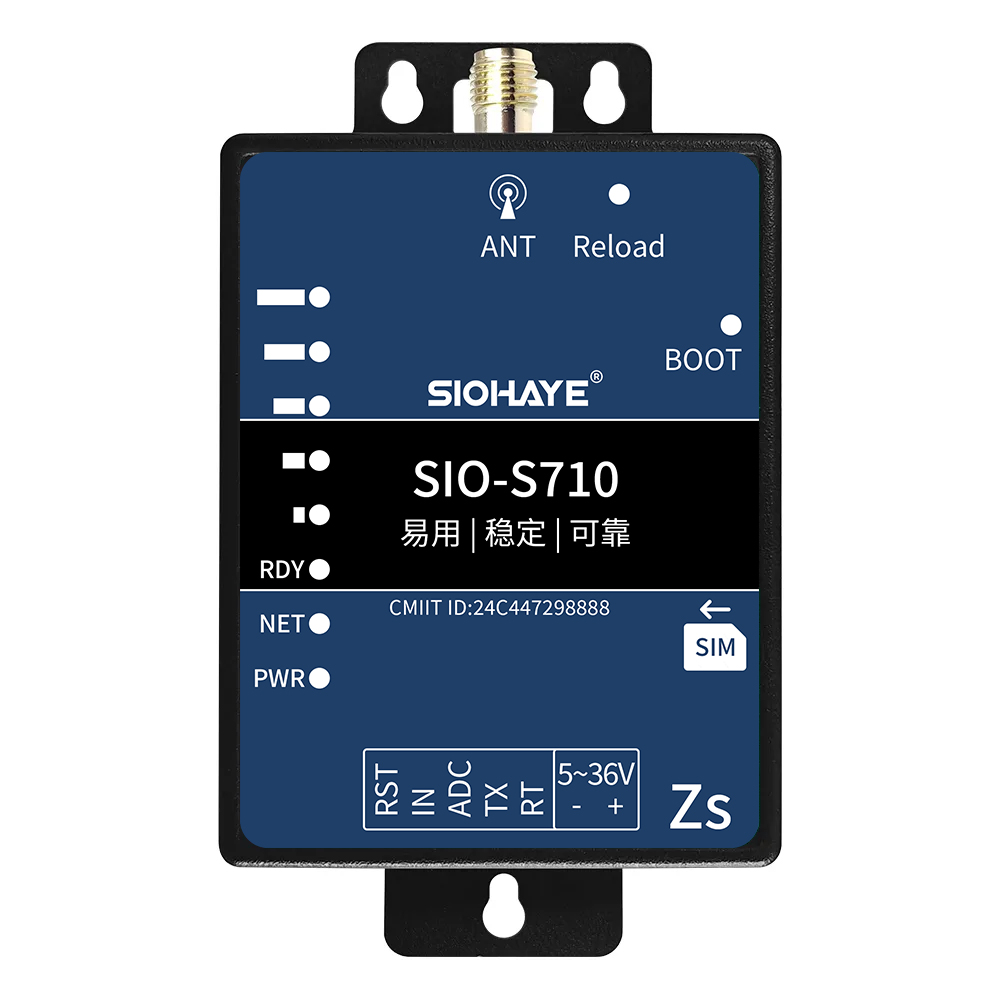

1

+ -

供電電源

+標識電源正極

-標識電源負極

5~36V 電壓，10W電源，推薦12V電源

RX/TX

RS232串口

ADC

模擬電壓采集

外部輸入范圍0~36V，一般用于檢查精度要求不高的場景，比如檢查電池電壓

IN

數字量輸入

外部輸入范圍0~1V為低電平，2~36V是高電平

RST

復位管腳

高電平復位。支持3.3~36V 電壓

2

USB

Mico USB

用于下載程序、調試設備，不供電

3

PWR

電源指示燈

供電正常常亮(注意只接USB也會昏暗的常亮，是沒供電的)

NET

DTU狀態指示燈，具體看系統指示功能描述

RDY

DTU狀態指示燈，具體看系統指示功能描述

4

信號燈

3顆信號強度指示燈，具體看信號強度等級說明

5

天線

SMA接口天線

6

Reload

恢復出廠設置按鍵

長按7秒，清除全部參數，恢復出廠設置

7

BOOT

配合USB，進入強制升級模式，用于升級固件

8

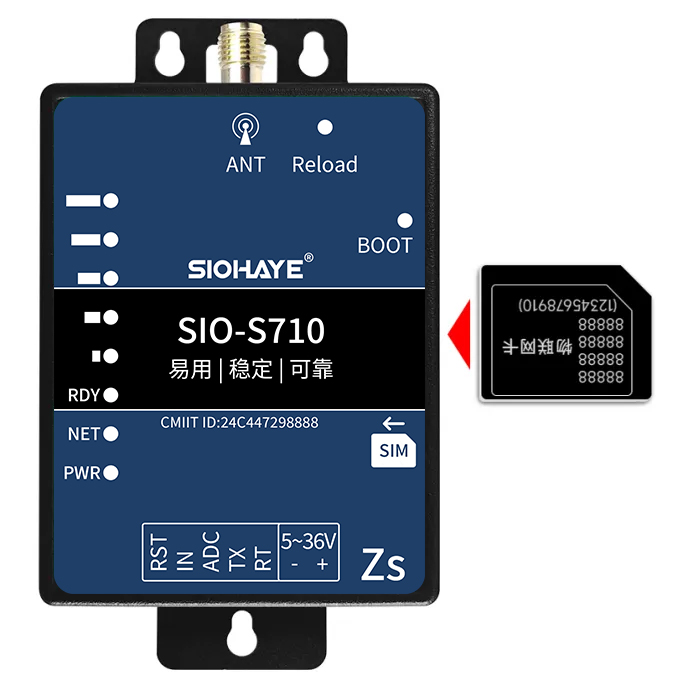

SIM卡

自彈SIM卡，中卡。注意SIM卡方向缺口朝外

SIM卡不識別

NET LED 和RDY/STA LED 5000ms亮 5000ms滅

SIM卡正常，但注冊不了網絡

NET LED 100ms閃爍,RDY/STA LED 熄滅

注冊網絡成功，但沒連上服務器

NET LED 500ms慢閃,RDY/STA LED熄滅

沒有任何通道鏈接服務器

成功連上服務器

NET LED 1000ms慢閃,RDY/STA LED常亮

至少有一個通道鏈接服務器成功

3

24~31

極強（正常通信）

2

17~23

強（正常通信）

1

13~16

一般（能通信，可能不穩定）

0

<12

不能通信或者不穩定
